Benchtop 60 khay nạp 4 đầu Máy gắn SMD 150Kg

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	OEM
Chứng nhận:	CE , ISO

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 đơn vị
Giá bán:	negotiable

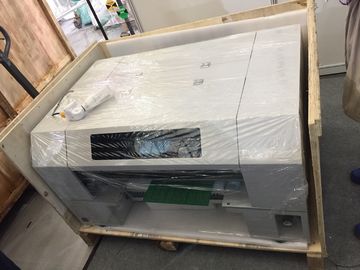

chi tiết đóng gói:	Đóng gói tiêu chuẩn xuất khẩu
Thời gian giao hàng:	15-20 ngày
Điều khoản thanh toán:	L / C, T / T, Western Union, Paypal
Khả năng cung cấp:	100 chiếc mỗi tháng

Liên hệ với bây giờ

Chi tiết sản phẩm

Du lịch trục XYZ:	600mm (X) * 630mm (Y) * 20 mm (H)	Kích thước tối đa PCB:	400mm (L) × 270mm (W)
Các thành phần hỗ trợ:	0402 ~ 5050, SOP, QFN, BGA, v.v.	Tốc độ:	Without vision:8000cph; Không có thị lực: 8000cph; With Vision:5500cph Với t
Phát hiện thị lực:	Camera kép (lên & xuống) hỗ trợ kích thước tối đa của IC: 22 * 22mm	Hệ điêu hanh:	Hệ thống nhúng Linux
Làm nổi bật:	Máy lắp ráp SMD 150Kg , Máy lắp ráp SMD 150Kg , Máy lắp ráp SMD 400 * 270mm

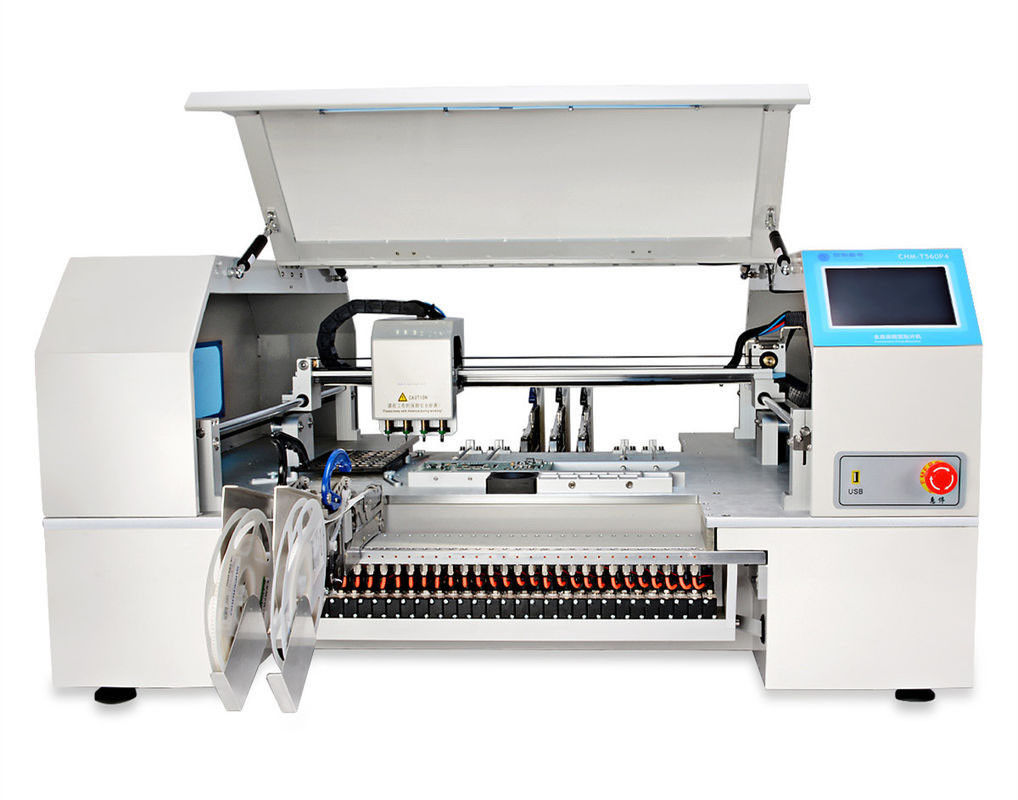

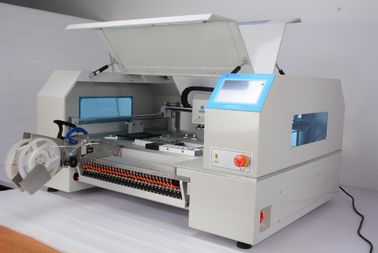

Benchtop 60 khay nạp 4 đầu Máy gắn SMD

Sự miêu tả:

Máy này có 60 bộ nạp với 4 đầu Juki Nozzle vị trí, nhiều vật liệu hơn được hỗ trợ với việc lắp tốc độ cao, làm việc với bộ nạp khí nén của Yamaha 8mm 12mm 16mm 24mm, và cả bộ nạp rung của Yamaha được khách hàng trên thị trường chấp nhận, rất thuận tiện!Máy sản xuất smt nhỏ này là trợ thủ đắc lực của bạn!

Hệ điều hành là hệ thống nhúng Linux cấp công nghiệp, bo mạch chính của máy do chính chúng tôi nghiên cứu, có tính tương đối cao hơn hệ thống windows và thời gian tồn tại lâu hơn nhiều.CHMT560P4 sử dụng 502 --- 508 loại đầu phun Juki khác nhau, phù hợp với 0402,0603,0805-5050, SOP, QFN, LQFP, Diode, Transistor, BGA ... vv, có thể đáp ứng nhiều nhu cầu của khách hàng hơn.

Các thông số kỹ thuật

Thông số
Hành trình trục XYZ	600mm (X) × 630mm (Y) × 20mm (Z)
Kích thước tối đa PCB	400mm (L) × 270mm (W)
Hỗ trợ các thành phần	0201-0402-5050, SOP, QFN, BGA, v.v.
Tốc độ lắp	Không có tầm nhìn: 8000cph Với tầm nhìn: 5500cph
Độ chính xác	± 0,025mm
Đầu vị trí	4 đầu
Hệ thống cho ăn	Hỗ trợ bộ nạp khí nén tối đa 30pcs 8mm (các tùy chọn khác: 12,16,24mm, bộ nạp rung) 14 cái ngăn xếp IC chung Hỗ trợ khay IC
Phát hiện tầm nhìn	Máy ảnh đôi (lên và xuống) hỗ trợ kích thước tối đa của IC: 22 * 22mm
Điều khiển động cơ	Động cơ bước trục XY với điều khiển vòng kín mã hóa Giảm tốc S linh hoạt Phát hiện đặt lại trục Z
Phát hiện rò rỉ linh kiện	Chân không và phát hiện trực quan
Bo mạch chủ	Bo mạch chủ công nghiệp độ tin cậy cao
Màn hình cảm ứng	Màn hình công nghiệp 7 inch, hỗ trợ điều khiển chuột externel
Hệ điêu hanh	Hệ thống Linux nhúng
Nguồn không khí bên ngoài	0,5MPa
Nguồn cấp	AC220V 50Hz / AC110V 60Hz
Thứ nguyên	1180mm (L) × 870mm (W) × 600mm (H)
Phần mềm tương thích	Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… vv
Khối lượng tịnh	150kg

Lợi thế cạnh tranh:

1. Phần mềm tiện lợi, Hệ thống nhúng Linux của máy, hệ thống công nghiệp, chuyên nghiệp và ổn định hơn, hoạt động độc lập, không cần máy tính bên ngoài, hoạt động dễ dàng và thuận tiện hơn.
2. Hoạt động màn hình cảm ứng toàn ngành, không cần màn hình ngoài, lưu phòng, thao tác thuận tiện hơn, chuột USB cũng được hỗ trợ.
3. Hai camera trên và dưới Hệ thống CCD chỉnh vị trí của từng linh kiện rất chính xác, nhất là đối với IC.
4. Nó có cố định kẹp PCB linh hoạt và nó có khay IC do người dùng xác định, thuận tiện và nhanh chóng.
5. Tầm nhìn cũng có thể điều chỉnh điểm gốc máy thứ hai, đảm bảo điểm gốc chính xác.
6. Với hai đầu đặt đầu phun, Đầu phun Juki có độ chính xác cao có nam châm, không cần tháo rời bằng cờ lê.2 đầu phun góc quay tùy ý -180 độ ~ +180 độ.Chiều cao đặt có thể điều chỉnh.
7. Chốt kéo tự động quay trở lại tránh bị gãy đầu phun, kéo chốt không bị kẹt, tiến độ lớn.
8. Phát hiện trục Z, đầu vị trí có thể tự động trở lại điểm gốc để ngăn ngừa đầu phun bị gãy.
9. Trục điều khiển vòng kín, X, Y với bộ mã hóa, không bao giờ lỏng lẻo các bước.
7. PCB bằng cách hiệu chỉnh vị trí hai thành phần ---- thành phần đầu tiên và cuối cùng, sửa đổi bù đắp của PCB.
8. Hiệu chuẩn có thể nhanh chóng và chính xác cho PCB, không cần quan tâm đến bù đắp, không cần tính toán đầu vào.
9. Đi kèm thử nghiệm chân không thứ i, với tự động cho ăn;nếu một thành phần bị lệch, nó sẽ tự động ném nó đến vùng cấp liệu, sau đó chọn một thành phần mới để gắn lại.
10. Nếu thiếu vật liệu nó sẽ tự động phát hiện, máy sẽ báo động và dừng lại;sau khi cung cấp vật liệu, sau đó tiếp tục làm việc, không cần phải khởi động lại.
11. Hỗ trợ bất kỳ số lượng lô PCB nào.
12. Nếu không có tệp PCB hoặc bạn không có tệp công việc, bạn có thể tạo một tệp mới để lập trình trực tiếp trong máy.

13. Hỗ trợ bước đơn.

Tại sao chọn u?

1. Mô tả chuyên nghiệp và lưu phòng.
2. Hoạt động thân thiện với người dùng, không cần kỹ sư SMT chuyên nghiệp, thiết bị cấp thấp
3. Một máy - Hoạt động tích hợp, không cần thêm máy bơm hoặc PC hoặc bất kỳ thiết bị hỗ trợ nào
4. Độ chính xác và độ tin cậy cao, tạo nên sự đào tẩu của công việc thủ công
5. Tiết kiệm chi phí, giảm chi phí để sở hữu dây chuyền sản xuất SMT tự động chuyên nghiệp
6. Chuyển phát nhanh quốc tế với dịch vụ tận nơi, giao hàng 3-5 ngày làm việc
7.Đặc biệt cho nghiên cứu và phát triển trong phòng thí nghiệm, mẫu, để tránh bất kỳ tiết lộ bằng sáng chế và thiết kế.

8. Một máy bằng 5 nhân viên hàn, dễ quản lý và tiết kiệm chi phí.Tốt cho sản xuất hàng loạt nhỏ.

9. Charmhigh Là nhà máy cung cấp, tất cả các bộ phận máy móc của chúng tôi đều do chính chúng tôi nghiên cứu và chế tạo.Sau khi dịch vụ phụ tùng không bao giờ ngừng.

10. Charmhigh là nhà sản xuất máy SMT Pick and Place chuyên nghiệp từ năm 2009. Tất cả phần mềm đều do chúng tôi nghiên cứu.
