| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE , ISO |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
| Điều kiện: | Mới | Dịch vụ bảo hành: | Hỗ trợ kỹ thuật video |
|---|---|---|---|
| Địa điểm dịch vụ địa phương: | không ai | Địa điểm trưng bày: | không ai |
| Sự bảo đảm: | 1 năm | Tên sản phẩm: | Đặt máy \ LED M gặp \ Máy lắp ráp LED |
| Tốc độ lắp tối đa: | 11000 Cái / h | Số lượng người cho ăn: | 64 |
| Số lượng vị trí / đầu lắp: | 6 | Số khay vật liệu: | 6 |
| Công suất trung bình: | 500W | Vị trí chính xác: | 0,01mm |
| Phạm vi đệm của vòi chân không: | 4,5mm | Nguồn cấp: | 220 V 50Hz |
| Nén khí: | 0,5-0,6MPa | ||
| Làm nổi bật: | Máy lắp ráp SMD 500W,Máy lắp ráp SMD 4,5mm |
||

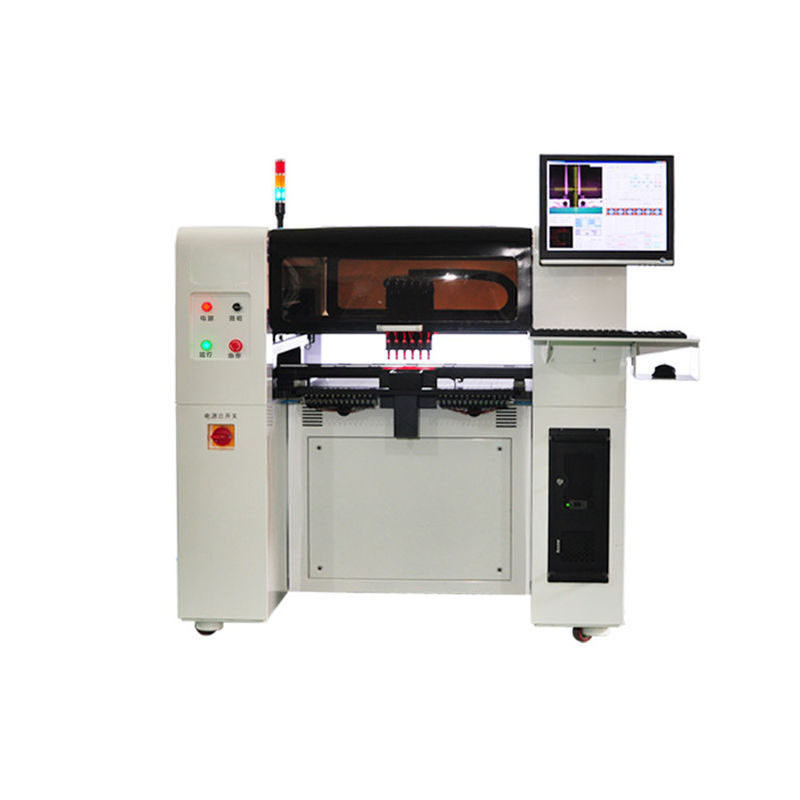

6 đầu 64 khay nạp Máy lắp ráp SMD tốc độ cao
Ứng dụng
Máy định vị SMD có thể thực hiện kỹ thuật lắp trên bảng PCB vuông, bảng PCB tròn, nền nhôm và đèn dải.Các sản phẩm hoàn chỉnh có thể được sử dụng để sản xuất điện trở-tụ điện, diode gói xi lanh thủy tinh, triode, gói TQFP, gói QFN, gói QFP, gói BGA, cột đèn, v.v.
Các thông số kỹ thuật
| Tốc độ lắp tối đa: | 11000Pcs / h |
| Tốc độ lắp trung bình thực tế: | 8600 chiếc / giờ |
| Số lượng máng ăn: | 64 |
| Số lượng vị trí / đầu gắn: | 6 |
| Số lượng khay nguyên liệu: | 6 |
| Công suất trung bình: | 500W |
| Vị trí chính xác: | 0,01mm |
| Phạm vi đệm của vòi hút chân không: | 4,5mm |
| Nguồn cấp: | 220V, 50Hz |
| Nén khí: | 0,5-0,6Mpa |
| Cân nặng: | 580kg |
| Kích thước: | 1316 * 1360 * 1340mm |
| Diện tích bảng mạch tối đa: | 510 × 450mm |
| Phạm vi di chuyển tối đa của trục Z: | 20mm |
Cấu hình
Hệ thống điều khiển máy tính
Máy định vị SMD thường được trang bị màn hình máy tính và chuột.Nó hỗ trợ XP và Windows 7. Nó cho phép lập trình trực quan và nhập tệp PCB nhờ hệ điều hành được nhân bản hóa.
Bộ nạp PCB tự động
Máy định vị SMD có thể đặt trực tiếp bảng PCB đã in thành phẩm lên đường ray để nhận ra việc nạp, nhắm và đặt và lắp bảng tự động.Nó hỗ trợ nhiều bộ nạp: tối đa 64 bộ nạp.Có thể điều chỉnh kích thước của khay IC tiêu chuẩn, khay nạp ống, khay nạp thanh.
Nhận dạng đồng bộ bởi sáu bộ camera
Máy định vị SMD được trang bị 8 camera: một MARK, một camera chính xác cao và 6 camera tốc độ cao.Nó có thể nhận dạng đồng bộ 6 đầu để đảm bảo tốc độ và độ chính xác của việc lắp.Cấu hình tiêu chuẩn là 16 vòi hút chính xác cao JUKI.

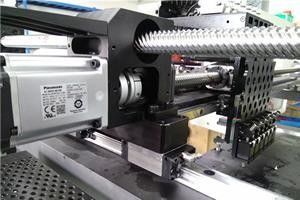

Hệ thống Servo
Máy định vị SMD được trang bị hệ thống servo nhập khẩu từ Panasonic, Nhật Bản với độ chính xác và độ ổn định cao để đảm bảo quá trình lắp ổn định suốt 24 giờ.
Chuỗi
Nó sử dụng xích kéo chịu áp lực cao và chống mài mòn, cùng loại với một trong những máy nhập khẩu.Xích kéo có thể chịu áp lực gấp hàng nghìn lần.
Theo dõi
Nó sử dụng rãnh chính xác cao từ TBI Đài Loan có độ ồn thấp và độ chính xác cao để đảm bảo tỷ lệ chính xác của chip BGA.
Băng tải
Máy định vị SMD này có thể được kết nối tự động với băng tải có thể vận chuyển bảng mạch PCB đến máy hàn tái tạo SMD mà không cần trợ lý thủ công, do đó tiết kiệm chi phí lao động.
Thông số cấu hình
Động cơ truyền động: động cơ servo của Panasonic, Nhật Bản
Chế độ nhận dạng: nhận dạng đồng bộ bởi sáu camera
Nguồn chân không của vòi hút: máy tạo chân không có chức năng ngắt chân không
Bộ cấp dây đai: 8mm, 12mm, 16mm, 24mm và FEEDER (STICK) có thể thực hiện gắn chip gói xi lanh
Đường đua XYZ: Đường ray tuyến tính tải nặng chính xác cao TBI
Hệ thống truyền động chuyển động: Trình điều khiển DSP tốc độ cao của Panasonic
Hệ điều hành: Windows: hỗ trợ windows XP, win7
Góc của các thành phần: bất kỳ góc nào từ 0-360 °;quay đồng bộ trong quá trình chuyển động
Chế độ vận hành X / Y: liên kết giữa các đường cong chạy và chạy thẳng tăng tốc và giảm tốc
Vị trí của Fiducial MARK: Fiducial MARK có thể được thiết lập tự do
Cảnh báo hỏng hóc: báo động về tình trạng thiếu nguyên liệu
Chế độ tải bảng: kết nối tự động một giai đoạn từ trái sang phải;vị trí chuyển PCB tự động;tải bảng thủ công
Màn hình hiển thị trực quan: Màn hình điều khiển công nghiệp 17 inch;tỷ lệ: 4: 3;độ phân giải: 1280x1024
Chế độ lập trình: lập trình dạy học trỏ tới điểm, lập trình trực quan và phối hợp nhập tệp PCB, v.v.
Số lượng camera nhận dạng: một MARK, 6 camera tốc độ cao và một camera chính xác cao.
Đặc trưng
Máy định vị SMT có các tính năng sau:
1. Điểm nhấn lớn nhất của chiếc máy này là camera 5 mega-pixel chuyên nghiệp để gắn chip;nó có thể nhận ra việc gắn hiệu quả các chip có bước sóng lớn hơn 0,3mm và khoảng cách trung tâm hơn 0,5mm trong diện tích 40 * 40mm với tỷ lệ thành công lớn hơn 98%.
2. Máy định vị SMT được trang bị thêm 6 camera tốc độ cao có thể nhận dạng đồng bộ 6 đầu.Điều này có thể cải thiện đáng kể hiệu quả lắp đặt được tăng gấp đôi so với cơ sở ban đầu.
3. Nó cũng có hai chức năng sau: tự động quét dấu fiducial và tự động tải bảng.Các chức năng này có thể cải thiện hơn nữa độ chính xác của việc lắp đặt trong quá trình thay đổi bảng mạch PCB và đơn giản hóa hoạt động.Nó cũng có thể được kết nối với các bộ thiết bị khác để tạo thành dây chuyền sản xuất SMT hoàn chỉnh.
4. Máy định vị SMT này có thể được kết nối tự động với băng tải có thể vận chuyển bảng mạch PCB đến máy hàn tái tạo SMT mà không cần trợ lý thủ công, do đó tiết kiệm chi phí lao động.
