Beijing Silk Road Enterprise Management Services Co.,LTD
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE , ISO |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
| Khay nạp: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; Bộ cấp liệu 29 chiếc (8 mm 22; 12 mm 4; 16 | Cái đầu: | 2 đầu (có vòi phun juki 4 cái) |
|---|---|---|---|
| Tốc độ: | 6000cph | Khu vực kẹp PCB: | 10 * 10 mm ~ 380 * 415mm |
| Các thành phần hỗ trợ: | LED, 0402-5050, SOP, QFN, v.v. | Hỗ trợ tập tin công việc: | Tệp CSV |
| Cách định vị: | Định vị laser / định vị vòi phun | Khối lượng tịnh: | 65kg |
| Phạm vi di chuyển trục Z: | 15mm | Du lịch trục XY: | 420 * 460mm |
| Làm nổi bật: | Máy lắp ráp PCB 6000cph,Máy chọn và đặt PCB 6000cph,Máy chọn và đặt PCB 65kg |
||
2 đầu 29 Bộ cấp liệu Máy chọn và đặt PCB để bàn
Sự miêu tả:
PCB Pick And Place Machine là một máy chọn và đặt tự động để bàn, đặc biệt được phát triển cho các phòng thí nghiệm nghiên cứu và các doanh nghiệp sản xuất vừa phải, tuy nhiên nó cũng sẽ phù hợp với những người có sở thích nghiêm túc.Các máy chọn và đặt tự động này thích hợp cho sản xuất hàng loạt nhỏ, nghiên cứu và phát triển trong phòng thí nghiệm, thử nghiệm mẫu sản phẩm, xử lý LED SMT và các quy trình tương tự khác.
Thông số kỹ thuật:
| Khu vực PCB | 10mm * 10mm - 380mm * 415mm |
| Trục XY | 420 * 460mm |
| Trục Z phạm vi di chuyển | 15mm |
| Số lượng vòi phun | 2 CÁI |
| Fedders | 37 khay ăn (8MM = 22 khay ăn, 12MM = 4 khay nạp, 16MM = 2 khay nạp, 24MM = 1 khay nạp, khay IC con mồi = 8 khay nạp) |
| Tốc độ | 6000cph (cao nhất 7200cph) |
| Độ chính xác | ± 0,025mm |
| Kích thước | 0402-5050, SOP, QFN (chiều rộng: 8MM, 12MM, 16MM) |
| Kích thước | L 960mm * W 705mm * H 335mm |
| máy bơm chân không | -92KPA (tích hợp sẵn) bơm loại câm, không cần bơm không khí bên ngoài |
| Hỗ trợ tệp công việc | Tệp CSV |
| Vôn | 220V hoặc (110V), 50 / 60Hz |
| Quyền lực | 200W |
| Khối lượng tịnh | 65kg |
| âm lượng | 0,41m³ |
Ưu điểm:
1) Bộ định vị laser, dễ dàng lập trình trực tuyến.
2) Kiểm tra chân không riêng, nếu một thành phần hút bị cong vênh, sẽ văng ra khu vực ký gửi, sau đó chọn lại và đặt lại ..
3) Thiết kế đầu chọn và đặt kép giúp tăng sản lượng, đầu phun juki 2 chiếc, thay đổi nhanh chóng và dễ dàng.
4) Máy bơm loại câm tích hợp kép (tiết kiệm chi phí và phòng, không cần chuẩn bị thêm máy bơm)
5) Thẻ SD 8G tiêu chuẩn, lưu trữ hàng loạt tệp làm việc CSV
6) Đầu vào / đầu ra giao diện màn hình cảm ứng Ful, hoạt động dễ dàng
7) Bộ nạp tự động tích hợp Bánh xe đệm Nylon tự động
8) hỗ trợ một bước, hoạt động dễ dàng.
10) Có thể gắn các gói 0402,0603,0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252.
11) Không có hệ thống nhìn, mô hình 28 và 36 được định vị bằng laser.CHMT48V với tầm nhìn.
12) Hệ điều hành phần mềm tích hợp, hỗ trợ Lập trình trực tuyến: có thể dễ dàng lập trình trực tuyến nếu bạn không có sơ đồ mạch PCB, với sự hỗ trợ từ bộ định vị laser.Không cần phải gắn vào một máy tính riêng biệt.
13) Lập trình dễ dàng, chỉ mất 5 phút: sử dụng công cụ Protel để trích xuất tệp tọa độ mạch PCB và sử dụng công cụ chuyển đổi định dạng mà chúng tôi cung cấp cho bạn để chuyển đổi định dạng tệp, sau đó sao chép vào thẻ SD, lắp vào máy, sau đó bạn có thể sử dụng tệp trực tiếp.
14) Tiêu chuẩn hóa bao bì đảm bảo vận chuyển an toàn.
15) Nhỏ và nhẹ: lắp đặt đơn giản, vận chuyển thuận tiện.
16) Công suất làm việc tối đa không quá 200w, đứng công suất dưới 80w.
Ngành ứng dụng:
Công nghiệp thiết bị gia dụng, công nghiệp điện tử tự động, công nghiệp điện, công nghiệp LED, an ninh, công nghiệp thiết bị và công tơ, công nghiệp truyền thông, công nghiệp điều khiển thông minh, công nghiệp Internet of Things (IOT) và công nghiệp quân sự, v.v.
Phụ kiện tiêu chuẩn cho CHMT36:
1) Máy chọn và đặt máy tính để bàn SMT CHMT36 * 1
2) Vòi phun Juki * 4 (503, 504, 505, 506).
3) Thẻ SD * 1
4) Đầu đọc thẻ SD * 1
5) Chân kéo: 2
6) Cuộn dây cho chốt kéo: 1
7) Cờ lê lục giác: 6
8) Nhíp: 1
9) Bàn chải: 1
10) Hướng dẫn sử dụng tiếng Anh: 1

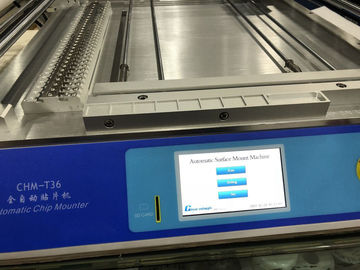

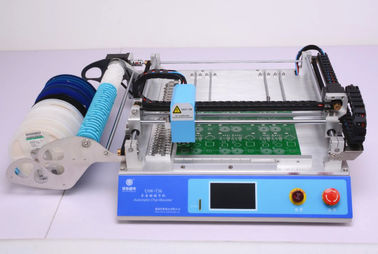

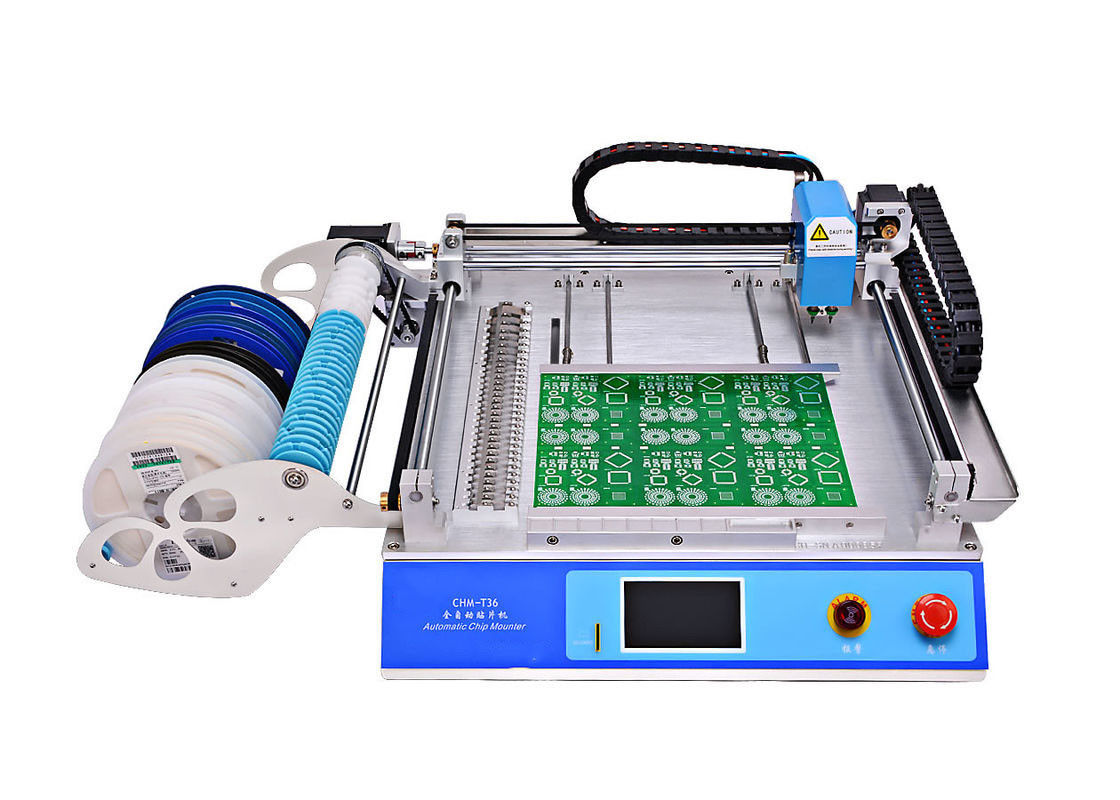

HÌNH ẢNH CHI TIẾT:
