Beijing Silk Road Enterprise Management Services Co.,LTD
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE , ISO |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
| Ứng dụng: | Dây chuyền sản xuất lắp ráp PCB PCB | Tên: | Đặt máy \ LED M gặp \ led máy hội |
|---|---|---|---|
| Tên sản phẩm: | Máy đặt tụ điện tự động SMD | Sử dụng: | SMD LED |
| Thành phần áp dụng: | 0201-120mm * 90mm, BGA, CSP, Đầu nối, các thành phần hình lẻ khác | Điều kiện: | 100% gốc |
| Kích thước: | 1250 * 1770 * 1420mm | Cân nặng: | 1200kg |
| Chuyển chiều cao: | 900 ± 20 mm | Kiểu: | Tự động |
| Làm nổi bật: | Máy gắn chip smt 1200KG,máy gắn bề mặt 1250 * 1770 * 1420mm,máy gắn chip smt 1250 * 1770 * 1420mm |
||

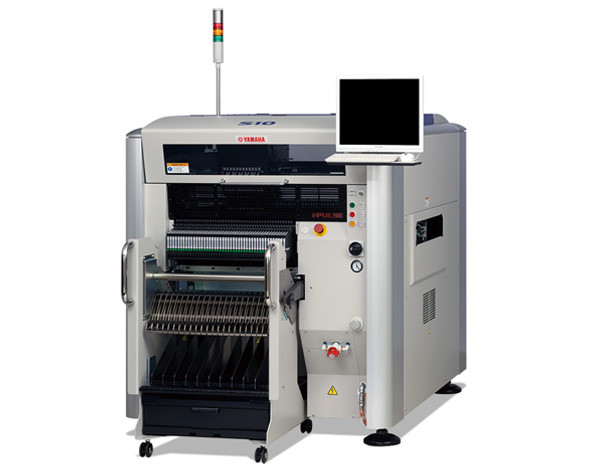

Máy định vị ba chiều 3D MID siêu linh hoạt 12 đầu chip là một sản phẩm từ thị trường dành cho phân phối / bột hàn tại chỗ / miếng dán ba chiều và đi kèm với kiểm tra quang học để hoàn thành việc lắp ráp máy, từ các thành phần nhỏ nhất 0201 Các thành phần lớn đến 120mm bao gồm phân phối / dán điểm hàn / lắp âm thanh nổi / chèn ép / thấu kính kiểm tra đặc biệt, lắp ráp tốc độ cao và chính xác cao, đầu phân phối nhanh.Đầu vá và đầu kiểm tra được chuyển đổi, và bề mặt lõm, bề mặt nghiêng và bề mặt cong có thể được gắn lập thể, thực hiện tốc độ cao và sử dụng cực rộng.
Tính năng chính:
1, để đạt được quy trình 3D MID (MoldedInterconnect Device), khung và cấu trúc nghiêng mới có thể được lắp ráp ba chiều của bề mặt lồi và lõm, bề mặt nghiêng và bề mặt cong, giúp khách hàng đạt được bước nhảy vọt từ lắp ráp tấm phẳng sang ba chiều lắp ráp, giảm chi phí lắp ráp.
2, để đạt được sự kết hợp giữa chức năng dán hàn điểm / keo đỏ / miếng dán / phích cắm và dễ dàng chuyển đổi, đầu nhựa không tiếp xúc có thể được dán tại chỗ trên bề mặt khoang để đạt được lắp ráp ba chiều lập thể của bề mặt không đồng đều.
3, kiểm tra quang học của keo hàn tại chỗ và keo và các thành phần được gắn kết, máy ảnh nhận dạng điểm đánh dấu màu mới được phát triển cũng có thể thực hiện kiểm tra quang học ổn định của hình dạng keo hàn / keo và hiệu ứng vá thông qua hệ thống chiếu sáng mới (nhận ra AOI) + Hàm SPI)
4, 2 loại cấu trúc đầu có sẵn để lựa chọn, 6 đầu vá loại 6 trục quay và 12 đầu vá 2 loại trục quay.
5, khả năng lắp ráp chất nền lớn, chất nền có thể lên đến 1825mmx 635mm (tùy chọn) mà không cần phân đoạn khi dung lượng bảng 1240mm x 510mm
6, phạm vi linh kiện cực rộng, từ chip 0201 siêu nhỏ (0,25x0,125mm) đến các thành phần lớn 120mm có thể được xử lý, chiều cao vị trí 35mm, dễ dàng cài đặt các thành phần siêu cao.
7, khả năng tiếp liệu siêu lớn, cổng nạp S20 8mm đạt 4 * 45 = 180 loại, cổng nạp 8mm S10 đạt 2 * 45 = 90 loại, tấm waffle tải 36 loại và có thể tiếp nhiên liệu không ngừng.
8, súng động cơ và xe tiếp nhiên liệu và đạt được giao điểm với M10 / M20.
Thông số kỹ thuật
|
Tên mẫu |
S10 |
S20 |
|
|
Bảng |
Không sử dụng bộ đệm |
Min.L50 x W30mm đến |
Min.L50 x W30mm đến |
|
Với bộ đệm đầu vào hoặc đầu ra được sử dụng |
Min.L50 x W30mm đến |
- |
|
|
Với bộ đệm đầu vào và đầu ra được sử dụng |
Min.L50 x W30mm đến |
Min.L50 x W30mm đến |
|
|
Với bộ đệm đầu vào và đầu ra được sử dụng |
0,4 - 5,0mm |
||
|
Độ chính xác của vị trí A (μ + 3σ) |
CHIP ± 0,040mm |
||
|
Độ chính xác của vị trí B (μ + 3σ) |
IC ± 0,025mm |
||
|
Góc đặt |
± 180 ° |
||
|
Chiều cao thành phần |
Đầu 6 trục 6-theta: Tối đa.35mm |
||
|
Các thành phần áp dụng |
0201-120mm x 90mm, BGA, CSP, Đầu nối, |
||
|
Gói thành phần |
Băng 8-56mm (Bộ nạp F1 / F2), |
||
|
Các loại thành phần |
Tối đa90 loại |
Tối đa180 loại |
|
|
Chuyển chiều cao |
900 ± 20mm |
||
|
Kích thước máy |
L1.250 x D1.770 x |
L1,750 x D1,770 x |
|
|
Cân nặng |
Khoảng1.200kg |
Khoảng1.500kg |
|
