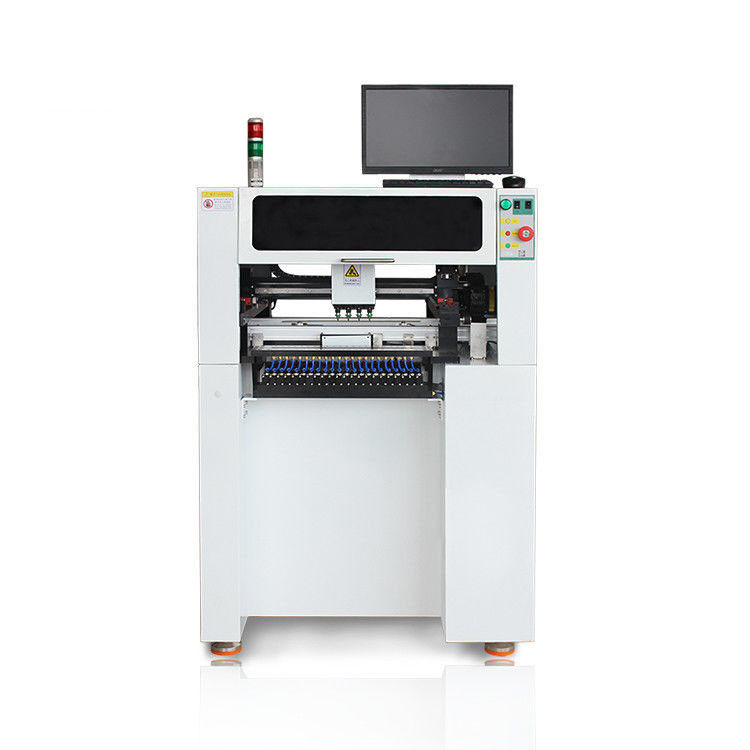

Máy gắn SMT 9500CPH

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	OEM
Chứng nhận:	CE , ISO

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 đơn vị
Giá bán:	negotiable
chi tiết đóng gói:	Đóng gói tiêu chuẩn xuất khẩu
Thời gian giao hàng:	15-20 ngày
Điều khoản thanh toán:	L / C, T / T, Western Union, Paypal
Khả năng cung cấp:	100 chiếc mỗi tháng

Liên hệ với bây giờ

Chi tiết sản phẩm

Địa điểm dịch vụ địa phương:	không ai	Địa điểm trưng bày:	không ai
Dịch vụ hậu mãi được cung cấp:	Hỗ trợ kỹ thuật video, Phụ tùng miễn phí, Hỗ trợ trực tuyến	Tối đa PCB áp dụng:	350 * 435mm
Số lượng đầu vị trí:	4	Khả năng gắn tối đa:	9500CPH khi không có thị lực / 7000CPH có thị lực
Thành phần áp dụng:	0402,0603,0805, SOP8, SOP16 ...... QFN	Cung cấp linh kiện:	Khay cuộn băng, ống gói lớn (IC)
Sơ đồ điều khiển động cơ:	Động cơ bước, Hệ thống điều khiển vòng kín	Người cho ăn:	38 (Bộ nạp YMAHA có sẵn)
Chiều rộng băng:	8 mm, 12 mm, 16mm, 24mm	Sự bảo đảm:	1 năm
Làm nổi bật:	Máy gắn SMT 9500CPH , Máy lắp SMT 7000CPH , Máy gắn SMT 9500CPH

Máy lắp SMT tốc độ cao

Thông số

PCB áp dụng	20 * 40mm-350 * 435mm
Phạm vi di chuyển trục XY	375 * 715mm
Dải di chuyển trục Z	16mm
Số lượng đầu vị trí	4
Khả năng gắn kết	9500 chiếc / h không có tầm nhìn
	7000 chiếc / h với tầm nhìn
Gắn kết chính xác	0,025mm
Các thành phần áp dụng	0402-5050, SOP8.LQFP100, v.v.
Cung cấp linh kiện	Cuộn băng, số lượng lớn, ống IC
Sơ đồ điều khiển động cơ	Hệ thống servo bước vòng kín
Chiều rộng băng	8mm, 12mm, 16mm, 24mm
Người trung chuyển	38 (Có sẵn khay nạp YAMAHA)
Kích thước máy	L852 * W962 * H1230
Máy ảnh trực quan	6 camera CCD
Máy ảnh nhìn xuống	Tự động xác định điểm đánh dấu
Máy ảnh nhìn lên	Tự động điều chỉnh độ lệch
Bơm chân không	Bơm khí bên ngoài
Nguồn cấp	AC220V / AC110V
Khối lượng tịnh	215kg
Kích thước đóng gói	1,35CBM

Mô tả Sản phẩm

Máy chọn và đặt SMT là máy đứng mới được phát triển.Trục X, trục Y và trục Z sử dụng đường trượt thẳng có độ chính xác cao.Chúng làm cho việc định vị chính xác hơn.Hệ thống Multi-V ision: một camera nhìn xuống.Hệ thống tầm nhìn lên bao gồm bốn camera nhỏ và một camera lớn.Có thể tiết kiệm thời gian mà bốn đầu phun sẽ được kiểm tra trên bốn camera cùng một lúc.Vì vậy tốc độ lắp của máy nhanh hơn trước.Máy được nghiên cứu phát triển thêm hệ thống hộp số tự động mới.Chiều dài lắp tối đa là 600mm.Nó có thể đáp ứng yêu cầu của nhiều người hơn.

Đặc tính

MÁY ẢNH ĐỒNG BỘ TỐC ĐỘ CAO
Hiệu chỉnh đồng thời khi 4 đầu vị trí chọn các thành phần khác nhau.Đảm bảo độ chính xác đồng thời tăng hiệu quả công việc.Tự động phát hiện khi thiếu nguyên liệu và tự động bổ sung nguyên liệu.

MÁY ẢNH ĐỊNH NGHĨA CAO
Đã thêm một máy ảnh có độ chính xác cao 500 triệu pixel.Gắn chip

BỐN MẶT NẠ QUA TẦM NHÌN ĐƠN GIẢN
Phần mềm điều hành tự phát triển.Bốn vòi phun qua tầm nhìn cùng một lúc có thể tiết kiệm thời gian hơn.vị trí chính xác hơn

Có thể tiết kiệm thời gian mà bốn đầu phun sẽ được kiểm tra trên bốn camera cùng một lúc.

Đa tầm nhìn giúp vị trí nhanh hơn.

Thêm camera HD, cải thiện độ chính xác của vị trí IC.

Chuyển khoản tự động

QM41 đã được nghiên cứu và phát triển thêm hệ thống hộp số tự động mới.

Chiều dài lắp tối đa là 600mm.

Nó có thể đáp ứng yêu cầu của nhiều người hơn.
