Beijing Silk Road Enterprise Management Services Co.,LTD
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE , ISO |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
| Máy in stear: | 300 * 400mm (3040) | Máy pnp: | CHMT36VA (29 Khay nạp 2 đầu + camera kép) |
|---|---|---|---|
| Lò nướng lại: | T962A 300 * 320mm kích thước hàn 1500W | Sử dụng: | Sản xuất hàng loạt nhỏ |
| Cách máy in: | hướng dẫn sử dụng | Đầu vị trí: | 2 cái |
| Máy in stprint Kích thước: | 540 * 370 * 350 mm | Trọng lượng máy in: | Tây Bắc 21KK GW.22Kg |
| Làm nổi bật: | Máy dây chuyền SMT 300 * 400mm,Dây chuyền sản xuất SMT 300 * 400mm,Dây chuyền sản xuất SMT 1500W |
||

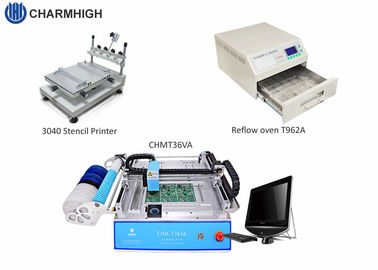

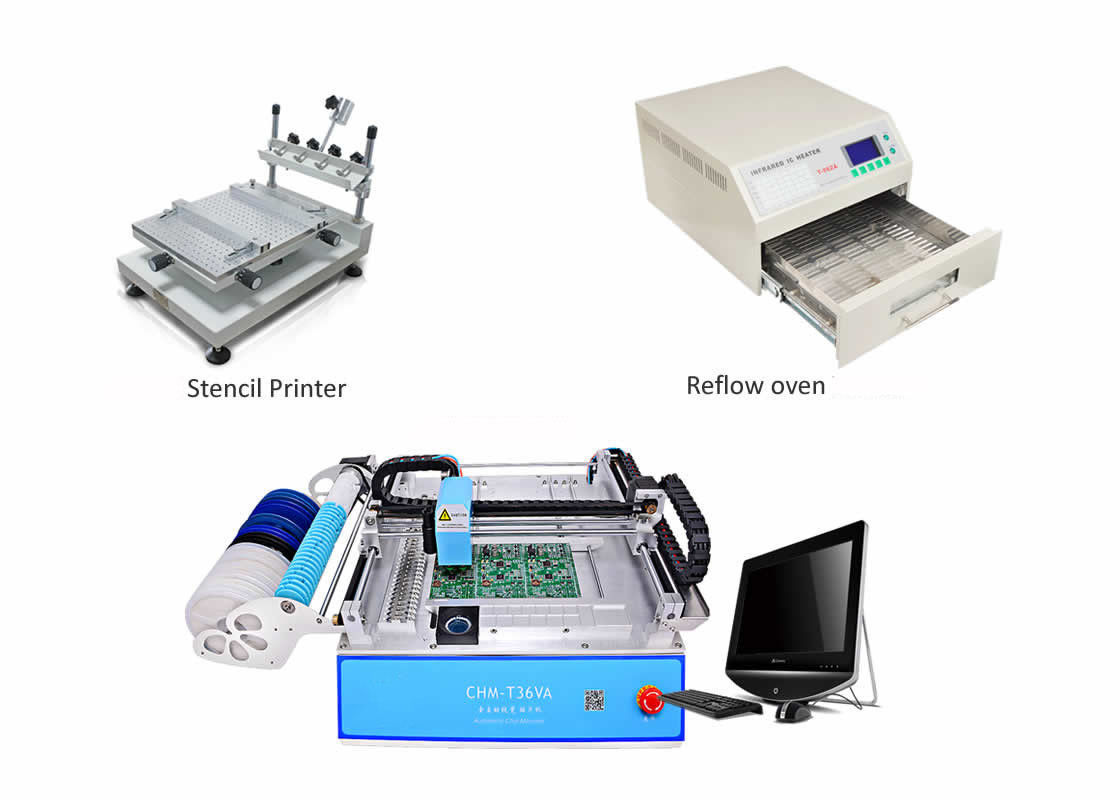

Dây chuyền sản xuất SMT nhỏ
1. Máy in stencil chính xác cao:
| Kích thước bàn làm việc | 300 * 400mm |
| Kich thươc in | 250 * 400mm |
| Kích thước khung lưới tối đa | 370 * 470mm |
| Cách máy in | sổ tay |
| Độ dày của chất nền | 0-80mm |
| Bàn làm việc điều chỉnh âm lượng | 10mm, điều chỉnh góc ngang |
| Chiều cao nền tảng in | 220mm |
| độ chính xác lặp lại | ± 0,01mm |
| chế độ định vị | Điểm chuẩn hoặc hình dạng lỗ |
| Kích thước | 540 * 370 * 350 mm |
| Kích thước đóng gói | 660 * 500 * 280mm |
| Cân nặng | NW.21Kg GW.22Kg |
2. chọn và đặt máy (làm việc với PC bên ngoài)
| Khu vực PCB | 10mm * 10mm - 355mm * 355mm |
| Du lịch trục XY | 420 * 460mm |
| Phạm vi di chuyển trục Z | 15mm |
| Đầu vị trí | 2 cái |
| Người cho ăn |
8mm = 22 chiếc, 12mm = 4 chiếc, 16mm = 2 chiếc, 24mm = 1 chiếc, Khay IC phía trước = 14 cái, khay IC do người dùng xác định |
| Thị giác | Máy ảnh kép (máy ảnh lên và xuống) |
| Lái xe | Hệ thống truyền động servo bước điều khiển vòng kín, đảm bảo không bao giờ bị mất bước |
| Tự phát hiện trục Z | Có, ngăn ngừa vỡ đầu phun |
| Kéo ghim tự trả lại | Có, ngăn ngừa gãy chốt kéo |
| Rò rỉ của phương pháp phát hiện vật liệu | Phát hiện chân không, phát hiện tầm nhìn |
| Tốc độ lắp | 4000cph (tầm nhìn tắt);2800cph (tầm nhìn trên) |
| Gắn kết chính xác | ± 0,025mm |
| Các thành phần | 0402-5050, SOP, QFN, (chiều rộng băng: 8MM, 12MM, 16MM, 24MM) |
| Kích thước máy | L 960mm * W 705mm * H 335mm |
| Bơm chân không | -92KPA (2 chiếc, tích hợp, kiểu tắt tiếng) |
| Nguồn không khí bên ngoài | Không cần (máy bơm chân không câm tích hợp sẵn 2 chiếc) |
| PC bên ngoài | Có (phần mềm tương thích với windows7) |
| Vôn | 220V (110V), 50Hz 60Hz |
| Khối lượng tịnh | 65kg |
| Phần mềm tương thích | Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..vv |
3. Thông số lò Reflow (cập nhật mới với quạt):
Diện tích hàn tối đa: 20 X 20 cm
Công suất định mức: 1500W
Cung cấp: AC110V ~ AC220V / 50 ~ 60HZ
Hình ảnh như sau:

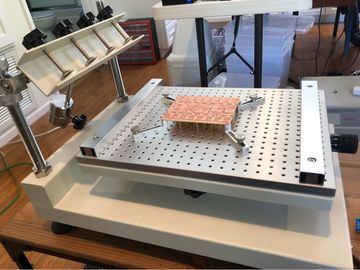

1. Máy in stencil (độ chính xác cao)

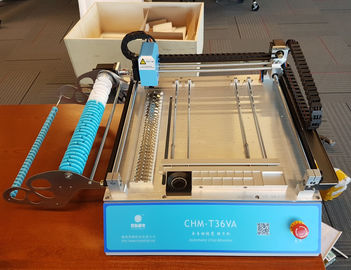

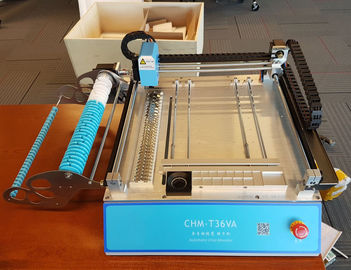

2. Chọn và đặt máy với Hệ thống Tầm nhìn (cần có PC bên ngoài)
Lợi thế cạnh tranh:
1. Phần mềm tiện lợi, Hệ thống nhúng Linux của máy, bo mạch chính công nghiệp rất ổn định, hoạt động độc lập, không cần máy tính bên ngoài, thao tác dễ dàng và thuận tiện hơn.
2. Hai camera trên và dưới Hệ thống CCD điều chỉnh vị trí của từng linh kiện rất chính xác, đặc biệt đối với IC (max 22 * 22mm).
3. Máy hỗ trợ tất cả các loại linh kiện khác nhau, từ 0402, 0603- QFN, cũng như IC cắt, IC ống, hoặc IC số lượng lớn.Máy có thể đặt nhiều loại PCB.
4. Nó có cố định kẹp PCB linh hoạt và nó có khay IC tùy chỉnh, bộ nạp IC số lượng lớn phía trước, rất tiện lợi.
5. Tầm nhìn cũng có thể điều chỉnh điểm gốc máy thứ hai, đảm bảo điểm gốc chính xác.
6. 2 đầu / 4 đầu với Đầu phun Juki có độ chính xác cao với nam châm, không cần tháo rời bằng cờ lê, đầu phun có thể xoay góc -180 độ ~ +180 độ.Chiều cao đặt có thể điều chỉnh.4 máy nối tiếp chiều cao tối đa của các thành phần là 5mm và 5 máy nối tiếp chiều cao tối đa là 10mm.
7. 4 chốt kéo của máy serails tự động quay trở lại để tránh đầu phun bị gãy, chốt kéo không bị kẹt.Máy 5 nối tiếp sử dụng bộ nạp khí nén tự động của Yamaha, tốc độ nhanh hơn.
8. Phát hiện trục Z, đầu vị trí có thể tự động phát hiện chiều cao và góc, tự động quay trở lại điểm gốc để ngăn chặn bất kỳ sự cố nào.
9. Điều khiển vòng kín, Trục X, Y với bộ mã hóa, động cơ không bao giờ bị mất bước.
10. Hiệu chỉnh PCB bằng hai camera quan sát (máy sẽ tự động tìm 2 điểm), sửa đổi độ bù của PCB.Chỉ calirbate 2 điểm, các thành phần còn lại sẽ tự động sửa chữa, hiệu chuẩn có thể nhanh chóng và chính xác cho PCB, không cần quan tâm đến bù đắp, không cần tính toán đầu vào.
11. Đi kèm với tính năng phát hiện chân không, nếu một bộ phận hút bị lệch, nó sẽ tự động ném nó đến vùng cấp liệu, sau đó chọn một bộ phận mới để gắn lại.
12. Đi kèm với phát hiện tầm nhìn, máy ảnh sẽ tự động điều chỉnh góc linh kiện và đặt lên bảng mạch PCB ở đúng vị trí.Nếu người đứng đầu không nhặt linh kiện, camera sẽ phát hiện ra và quay lại lấy, 3 lần không nhặt, máy sẽ báo và dừng.
13. Nếu thiếu vật liệu nó sẽ tự động phát hiện, sau đó báo động;sau khi cung cấp vật liệu, sau đó tiếp tục làm việc, không cần phải khởi động lại.
14. Hỗ trợ bất kỳ số lượng lô PCB nào.
15. Nếu không có tệp PCB hoặc không sử dụng phần mềm để tải tệp công việc, bạn có thể tạo một tệp mới để lập trình.
16. Đi kèm với công cụ convert (phiên bản PC), chỉnh sửa file công việc trong máy tính và nạp file công việc vào máy bằng cổng USB, nhanh chóng và tiện lợi.
17. Hỗ trợ bước đơn.

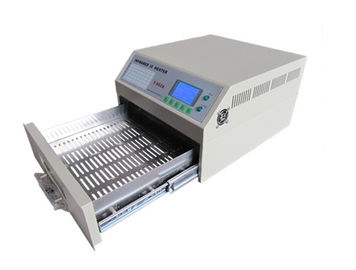

3. Lò Reflow (LOẠI MỚI CÓ QUẠT)
