Beijing Silk Road Enterprise Management Services Co.,LTD
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
Công ty TNHH Dịch vụ quản lý doanh nghiệp Con đường tơ lụa Bắc Kinh
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | CE , ISO |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Đóng gói tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15-20 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
| Điều kiện: | Mới | Dịch vụ bảo hành: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến |
|---|---|---|---|
| Địa điểm dịch vụ địa phương: | không ai | Địa điểm trưng bày: | không ai |
| Video kiểm tra đi: | Cung cấp | Báo cáo thử nghiệm máy móc: | Cung cấp |
| Loại hình tiếp thị: | Sản phẩm thông thường | Bảo hành linh kiện cốt lõi: | 1 năm |
| Thành phần cốt lõi: | Xe máy | Dịch vụ hậu mãi được cung cấp: | Hỗ trợ kỹ thuật video, Phụ tùng miễn phí, Hỗ trợ trực tuyến |
| Tên sản phẩm: | Máy SMT tự động tốc độ cao | Tốc độ lắp đặt: | 12000CPH |
| Kích thước thành phần: | 0603-43mm QFP / BGA | Kích thước PCB: | 50 * 50 - 460 * 360 mm |
| Độ dày Pcb: | 0,5mm đến 2,6mm | break: | AC 3 pha 200V ± 10%, 50 / 60HZ |
| Quyền lực: | 2,5-5.0KVA | Áp suất không khí: | 0,5-0,7Mpa (5,1 ~ 7.1kgf / cm2) |
| Kích thước máy: | 1200mm (W) * 1700mm (D) * 1545mm (H) | Trọng lượng máy: | 1730kg |
| Làm nổi bật: | Máy gắn SMT 12000CPH,Máy lắp SMT 2,6mm |
||
|

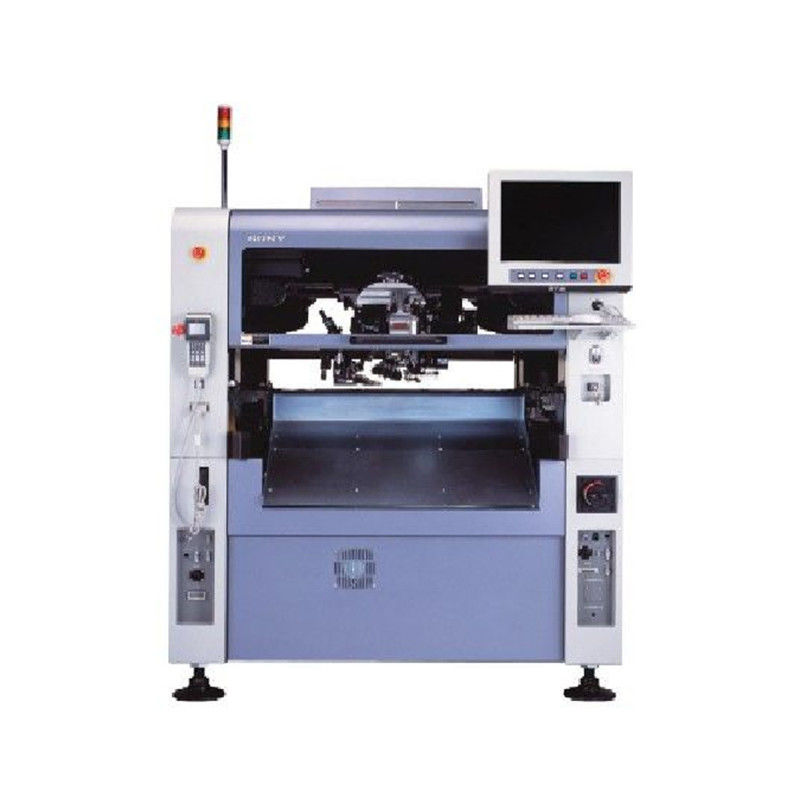

Tên sản phẩm
|
Máy SMT tự động tốc độ cao
|
|
Tốc độ lắp
|
12000CPH
|
|
Kích thước thành phần
|
0603-43mm QFP / BGA
|
|
Độ chính xác gắn kết
|
± 50μm @ μ + 3σ / Chip ； ± 30μm @ μ + 3σ / QFP
|
|
Kích thước PCB
|
50 * 50 - 460 * 360 mm
|
|
Hệ thống trực quan
|
Máy ảnh máy bay + máy ảnh pixel cao cố định
|
|
Gắn đầu
|
1 đầu 6 vòi
|
|
Độ dày thành phần
|
0402 (01005) -12mm IC (camera di động) IC 6mm-25mm (camera cố định)
|
|
Độ dày PCB
|
0,5mm đến 2,6mm
|
|
Số lượng máng ăn
|
48
|
|
Điện áp
|
AC 3 pha 200V ± 10%, 50 / 60HZ
|
|
Quyền lực
|
2,5-5,0KVA
|
|
Áp suất không khí
|
0,5-0,7Mpa (5,1 ~ 7,1kgf / cm²)
|
|
Kích thước máy
|
1200mm (W) * 1700mm (D) * 1545mm (H)
|
|
Trọng lượng máy
|
1730kg
|
|
Môi trường sử dụng
|
Nhiệt độ môi trường 15 ℃ ～ 30 ℃
Độ ẩm môi trường xung quanh 30% ～ 70% (không ngưng tụ) |
|
Tiếng ồn làm việc
|
35-65dB
|
|
Phương pháp sửa chữa
|
Hệ thống thị giác máy, hiệu chỉnh thị giác đa điểm MARK
|
|
Hệ thống truyền động
|
AC servo, động cơ AC
|
|
Truyền dữ liệu
|
Đầu vào giao diện USB / đĩa mềm 3,5 inch
|
|
Hệ điều hành
|
Giao diện hoạt động tiếng Trung, tiếng Anh, tiếng Nhật (nền tảng điều khiển hệ thống WINDOWS)
|
|
Chế độ điều khiển
|
Hoàn toàn tự động
|
Ưu điểm sản phẩm
1. 4 chiếc máy ảnh: 2 cái của Mark và 2 chiếc máy ảnh nhận dạng tốc độ cao, nhận dạng đồng bộ, đảm bảo hiệu quả tốc độ và độ chính xác lắp.
2. Truyền động XY sử dụng trục vít me bi mài chính xác cao nhập khẩu + dẫn hướng tuyến tính hạng nặng nhập khẩu, định vị nhanh, tiếng ồn thấp, độ chính xác cao.
3. Động cơ và bộ truyền động Servo, dẫn hướng tuyến tính chính xác, bộ tạo chân không, đầu phun chính xác cao, hệ thống tích hợp nạp liệu tự động và IPC cấu hình cao - Độ chính xác cao, độ ổn định mạnh mẽ, hứa hẹn lắp ổn định 24 giờ.
4, Chế độ lắp mới: bảng mạch PCB được cố định và đầu di chuyển theo hướng trục XYZ.Khi gắn các thành phần cao, độ ổn định được cải thiện.
Cấu hình tham chiếu
1. Hệ thống điều khiển: máy tính công nghiệp + thẻ điều khiển chuyển động chính xác
2. hệ thống phần mềm: Hệ điều hành phát triển độc lập ETON
3. Động cơ chuyển động: động cơ tuyến tính bay từ tính
4. Bố trí vòi phun: phát triển độc lập nhiều loại vòi phun khác nhau
5. Thiết bị trượt: vít chính xác + đường ray dẫn hướng tuyến tính
6. Thiết bị trực quan: nhận dạng điểm đánh dấu + nhận dạng thành phần + nhận dạng chính xác cao
7. Bộ nạp: sử dụng bộ nạp điện chính xác
